      聚焦離子束分析(FIB)

      1、聚焦離子束技術(FIB)聚焦離子束技術(Focused Ion beam,FIB)是利用電透鏡將離子束聚焦成非常小尺寸的離子束轟擊材料表面,實現材料的剝離、沉積、注入、切割和改性。隨著納米科技的發
      所屬分類
      成分分析
      產品描述

      1、聚焦離子束技術(FIB)

      聚焦離子束技術(Focused Ion beam,FIB)是利用電透鏡將離子束聚焦成非常小尺寸的離子束轟擊材料表面,實現材料的剝離、沉積、注入、切割和改性。隨著納米科技的發展,納米尺度制造業發展迅速,而納米加工就是納米制造業的核心部分,納米加工的代表性方法就是聚焦離子束。近年來發展起來的聚焦離子束技術(FIB)利用高強度聚焦離子束對材料進行納米加工,配合掃描電鏡(SEM)等高倍數電子顯微鏡實時觀察,成為了納米級分析、制造的主要方法。目前已廣泛應用于半導體集成電路修改、離子注入、切割和故障分析等。

      2. 聚焦離子束技術(FIB)可為客戶解決的產品質量問題

      (1)在IC生產工藝中,發現微區電路蝕刻有錯誤,可利用FIB的切割,斷開原來的電路,再使用定區域噴金,搭接到其他電路上,實現電路修改,最高精度可達5nm。

      (2)產品表面存在微納米級缺陷,如異物、腐蝕、氧化等問題,需觀察缺陷與基材的界面情況,利用FIB就可以準確定位切割,制備缺陷位置截面樣品,再利用SEM觀察界面情況。

      (3)微米級尺寸的樣品,經過表面處理形成薄膜,需要觀察薄膜的結構、與基材的結合程度,可利用FIB切割制樣,再使用SEM觀察。

      3. 聚焦離子束技術(FIB)注意事項

      (1)樣品大小5cm,5cm,1cm,當樣品過大需切割取樣。

      (2)樣品需導電,不導電樣品必須能噴金增加導電性。

      (3)切割深度必須小于50微米。

      4.應用實例

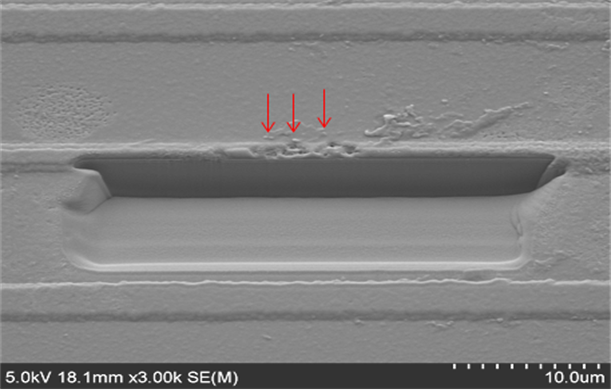

      (1)微米級缺陷樣品截面制備

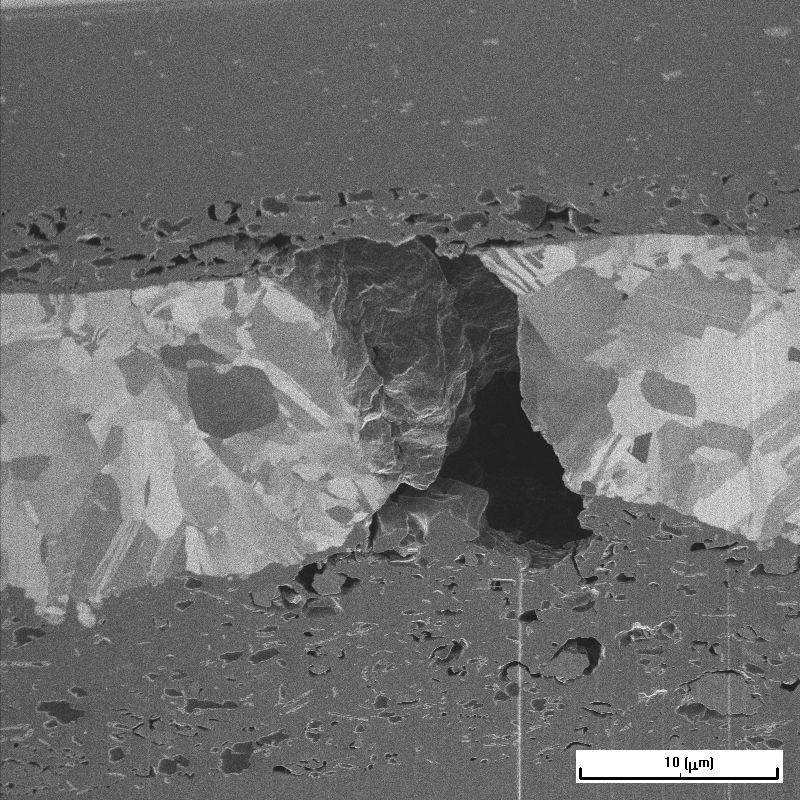

      (2)PCB電路斷裂位置,利用離子成像觀察銅箔金相。
